Filiale du groupe MADIC, acteur de la distribution d’énergie depuis 1971, MADIC industries propose une gamme complète de bornes de recharge DC. Ces bornes couvrent tous les cas d’usage de la mobilité électrique, de 25 à 720 kW. Les bornes PULSE sont adaptées à la recharge en entreprise, à la recharge en itinérance et à la recharge en voirie publique.
MADIC industries, anciennement LAFON Technologies, conçoit, développe et fabrique des bornes de recharge en courant continu depuis 2015. MADIC industries est la seule entreprise certifiée Origine France Garantie pour ses bornes de recharge électrique AC et DC.
Une borne DC convertit elle-même le courant alternatif du réseau en courant continu. L’énergie arrive directement à la batterie, sans passer par le chargeur embarqué du véhicule. La puissance de recharge n’est donc plus limitée à 7,4 ou 11 kW, comme sur la plupart des voitures électriques en courant alternatif. Pendant la recharge, le véhicule pilote lui-même l’intensité demandée à la borne DC, via une communication normalisée (DIN 70121 et ISO 15118).

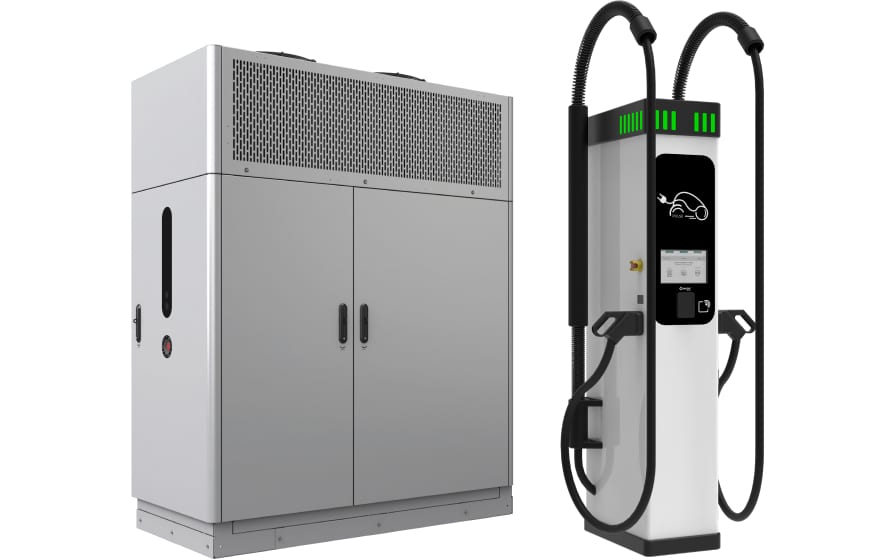

La gamme PULSE DC se compose de bornes tout intégrées (all-in-one) de 25 kW à 400 kW. L’offre PULSE HPC Station associe une armoire de puissance et des satellites de distribution PULSE DC SAT. Découvrez les solutions PULSE pour accélérer la recharge électrique de vos sites.
Réduire l’empreinte environnementale grâce à la standardisation des pièces
MADIC industries conçoit ses bornes DC avec un grand nombre de pièces communes entre les modèles PULSE. L’écran tactile 10 pouces, le lecteur de badge RFID, le routeur 4G et le boîtier en acier inoxydable 304 se retrouvent d’un modèle à l’autre. Cette standardisation réduit considérablement le nombre de références à stocker.
Cette démarche permet de :
Pour un exploitant, la standardisation des pièces raccourcit le délai de remise en service d’une borne de recharge. Un technicien formé sur un équipement PULSE intervient sur l’ensemble de la gamme. Une extension de garantie jusqu’à 5 ans est proposée sur les bornes DC PULSE.
Les bornes DC PULSE répondent aux directives, normes et règlements suivants.
Exploitant de bornes de recharge, collectivité, enseigne de la grande distribution ou gestionnaire de flotte : MADIC propose la solution de recharge adaptée à chaque activité. Le groupe MADIC accompagne le projet de l’étude de raccordement au réseau jusqu’à la maintenance, avec des équipes certifiées QUALIFELEC pour l’installation électrique. Une borne DC peut aussi s’intégrer à une station multi-énergies et multi-paiements à gestion connectée, aux côtés des carburants. Les 1 400 collaborateurs du groupe, répartis sur 30 sites en Europe et aux États-Unis, assurent un service de proximité.
Une borne AC fournit du courant alternatif, via une prise ou un câble de type 2. Le chargeur embarqué du véhicule convertit ensuite ce courant en continu. Ce chargeur limite la recharge, le plus souvent à 7,4 ou 11 kW, même sur une borne AC de 22 kW.
Une borne DC réalise la conversion elle-même et alimente directement la batterie. La puissance de recharge dépend alors de la borne et du véhicule, de 25 kW à plus de 300 kW. Ce type de borne dialogue aussi en continu avec le véhicule par courant porteur en ligne (DIN 70121, ISO 15118). Sur ce type de borne, le connecteur est toujours câblé, au standard CCS-2 en Europe.
Le connecteur câblé d’une borne DC transporte des intensités élevées. L’intensité atteint 80 A sur une PULSE DC 25 et jusqu’à 400 A sur une PULSE DC 100-400. Le câble reste fixé au point de recharge pour surveiller en permanence sa température et son verrouillage. Pendant la recharge, le véhicule pilote lui-même l’intensité demandée, par un échange de données continu.
Au-delà de 500 A, le câble doit être refroidi. La PULSE HPC STATION propose un connecteur CCS câblé refroidi par liquide, qui délivre jusqu’à 700 A sur un satellite PULSE DC SAT.
Presque chaque voiture électrique vendue en Europe accepte la recharge DC via le connecteur câblé de type CCS Combo 2. La prise du véhicule associe les broches du courant alternatif et deux broches dédiées au courant continu. Quelques véhicules électriques plus anciens utilisent le connecteur CHAdeMO, disponible en option sur les bornes PULSE tout intégrées. La plupart des hybrides rechargeables n’acceptent en revanche que le courant alternatif.
La puissance acceptée varie selon le véhicule. Une voiture électrique à architecture 400 V plafonne souvent entre 50 et 150 kW. Une voiture à architecture 800 V peut dépasser 250 kW. Les utilitaires, bus et poids lourds électriques se rechargent aussi en CCS, en attendant le connecteur MCS dédié aux camions.
Une borne DC ne s’installe pas comme une borne à domicile et ne relève pas d’une installation domestique. Son alimentation triphasée doit supporter de 60 A pour une PULSE DC 36 à 630 A pour une PULSE DC 100-400. Le raccordement au réseau dépend de la puissance totale du site : basse tension jusqu’à 250 kVA, HTA avec poste de transformation au-delà.
L’installation d’une borne de recharge de plus de 3,7 kW doit être réalisée par un professionnel qualifié IRVE, selon la NF C 15-100 section 722. Une borne de recharge rapide exige aussi un massif béton, une protection électrique dimensionnée et un accès dégagé pour la maintenance. La version murale de la PULSE DC 25 limite l’emprise au sol sur un parking d’entreprise.
La puissance d’une borne DC se choisit selon l’énergie à restituer et la durée d’arrêt du véhicule. Un utilitaire qui doit récupérer 40 kWh pendant une pause de 30 minutes demande au moins 80 kW en moyenne. Une voiture de flotte qui reste deux heures sur un parking se contente de 25 kW.

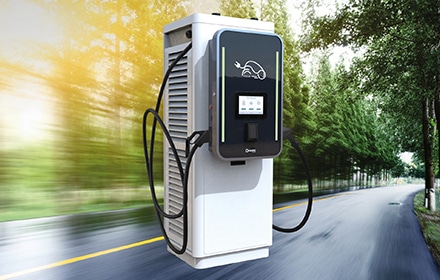

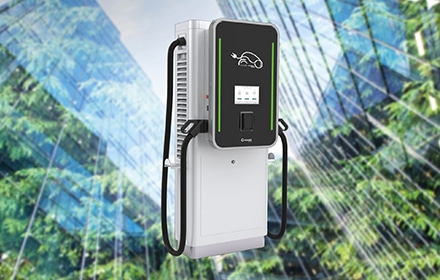

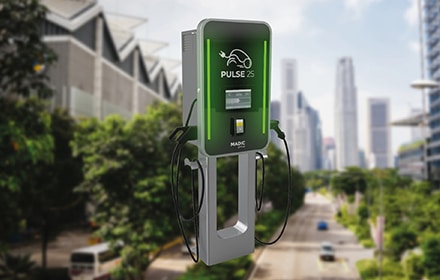

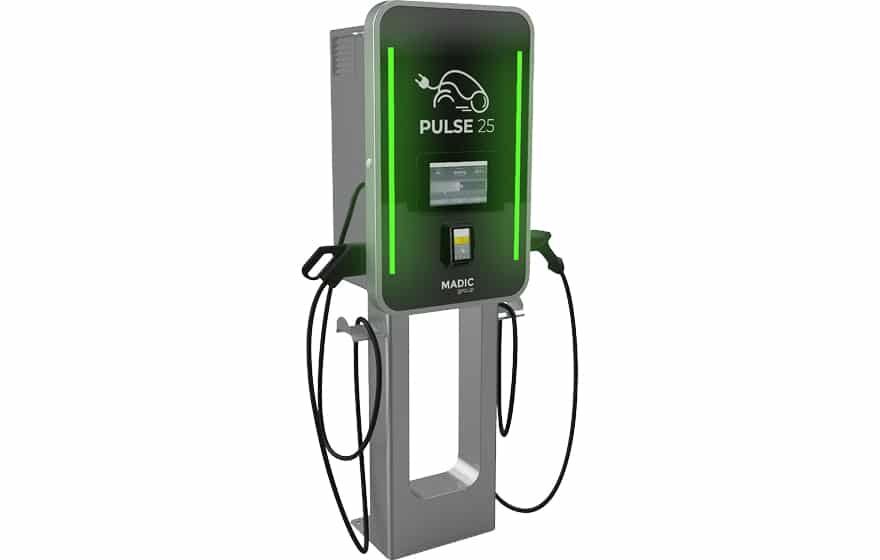

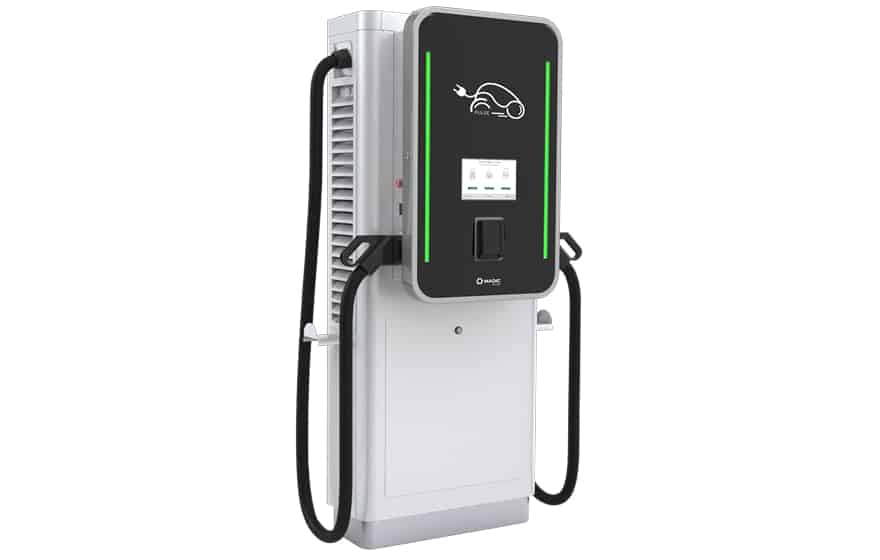

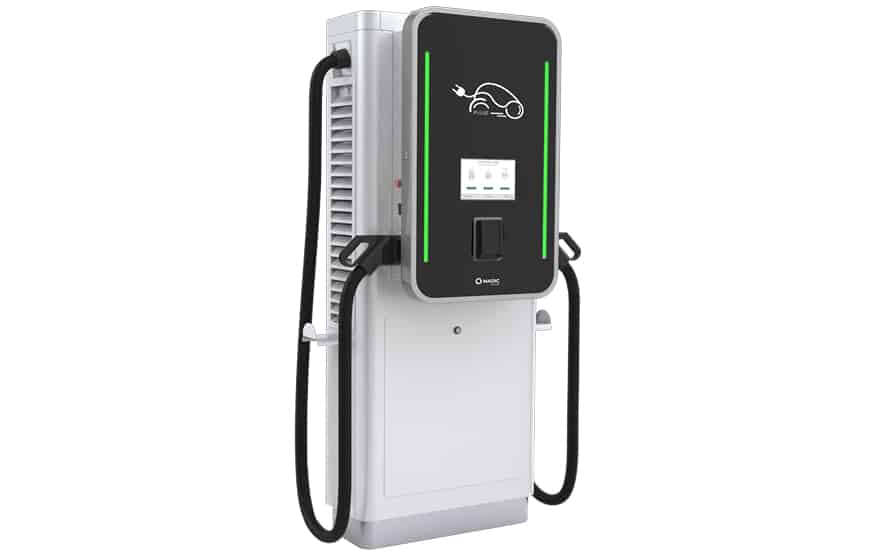

Sur un parking d’entreprise ou une zone commerciale, la PULSE DC 25 (fiche réf. 39000333), en version murale ou sur pied, et la PULSE DC 20-80 (fiche réf. 39000334) couvrent les recharges d’une à deux heures. En voirie publique, la PULSE DC 36 (fiche réf. 39000352) limite l’emprise au sol. Pour l’itinérance et les flottes d’utilitaires électriques, la recharge ultra-rapide repose sur la PULSE DC 100-400 (fiche réf. 39000335) ou la PULSE HPC STATION (
Presque chaque voiture électrique vendue en Europe accepte la recharge DC via le connecteur CCS Combo 2. La directive 2014/94/UE a fait du CCS le standard européen de la recharge rapide en courant continu. Quelques modèles plus anciens utilisent le connecteur CHAdeMO, disponible en option sur les bornes PULSE. La plupart des hybrides rechargeables n’acceptent en revanche que le courant alternatif.
La puissance acceptée varie selon le véhicule. Une voiture électrique à architecture 400 V plafonne souvent entre 50 et 150 kW. Une voiture à architecture 800 V peut dépasser 250 kW. Les utilitaires, bus et poids lourds électriques se rechargent aussi en CCS, en attendant le connecteur MCS dédié aux camions.
Les accessoires des bornes PULSE adaptent chaque point de recharge à son installation. La longueur du câble DC passe de 3,5 m en standard à 5, 7 ou 9 m selon le modèle. Un système de rappel de câble garde le connecteur câblé hors du sol et limite son usure. Un point de charge AC ajoute une prise de type T2S ou un câble T2S attaché.
D’autres accessoires facilitent l’exploitation, comme le terminal de paiement par carte bancaire ou l’arrêt d’urgence. Le contrôleur PULSE MANAGEMENT SYSTEM existe en réf. 17808530 pour 2 à 5 bornes et en réf. 17808540 pour 6 à 10 bornes. L’option de consigne dynamique porte la réf. 17808550.

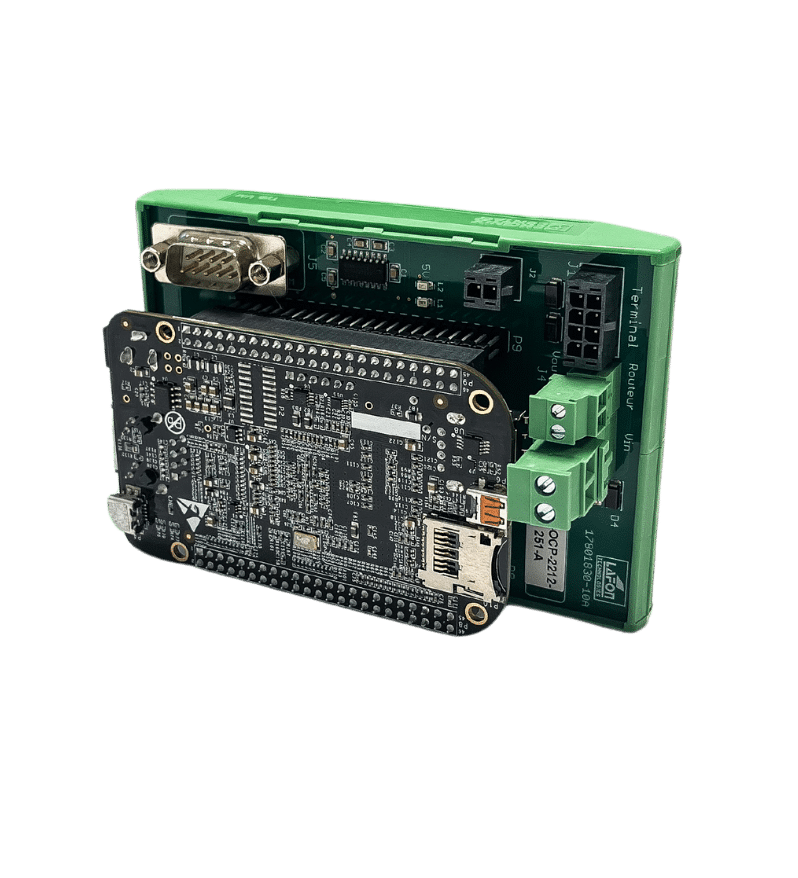

PULSE MANAGEMENT SYSTEM (fiche réf. 39000353) est un contrôleur de grappe. Son installation se fait sur rail DIN, dans l’armoire électrique ou dans une borne. Les bornes reliées partagent une même alimentation, dont la puissance souscrite reste inférieure à la somme de leurs puissances maximales. Le contrôleur revoit la répartition toutes les 15 minutes, selon une consigne fixe ou selon la consommation du bâtiment. Le système fonctionne en local, même en cas de perte de connexion internet.

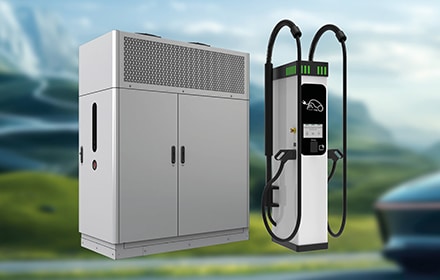

Sur une PULSE HPC STATION, la technologie Power Sharing Matrix répartit automatiquement la puissance de l’armoire entre 12 points de charge au maximum. L’armoire peut aussi être couplée à une centrale solaire et à une batterie de stockage, pour lisser l’appel de puissance sur le réseau.
Une voiture équipée d’une batterie de 60 kWh, rechargée de 10 à 80 %, reçoit environ 42 kWh. Sur une borne AC de 11 kW, cette recharge dure près de 4 heures. Sur une borne DC de 50 kW, la même recharge prend environ 1 heure. Sur une borne DC ultra-rapide, elle descend sous 30 minutes avec un véhicule compatible.
Au-delà de 80 %, la puissance de recharge diminue pour protéger la batterie, ce qui allonge la fin de charge. Pour un exploitant, ce gain de temps multiplie le nombre de véhicules servis chaque jour par point de charge.
Une borne DC réduit le temps d’immobilisation des véhicules électriques et augmente la rotation sur chaque point de recharge. La recharge rapide répond aussi à l’itinérance, où l’arrêt dure rarement plus de 45 minutes.
Une borne DC demande en revanche un investissement et un raccordement plus importants qu’une recharge en courant alternatif. Cet équipement occupe aussi plus de place et nécessite une maintenance préventive régulière. Une gestion intelligente de la puissance et un dimensionnement adapté à chaque usage limitent ces contraintes.
Le retour sur investissement d’une borne DC dépend d’abord du taux d’utilisation de chaque point de charge. Une borne de recharge ultra-rapide placée sur un axe de passage peut servir plusieurs dizaines de véhicules électriques par jour. Une PULSE DC 25 sur un parking d’entreprise sert surtout la flotte interne, avec des sessions plus longues.
La modularité des PULSE DC 20-80 et PULSE DC 100-400 permet d’ajouter des modules de puissance au rythme du trafic, sans remplacer l’équipement. La gestion de puissance évite de surdimensionner l’alimentation du site. Les accessoires de paiement ouvrent la recharge aux usagers de passage, sans badge. La standardisation des pièces accélère le retour en service d’une borne après une intervention.
Une borne DC réduit le temps d’immobilisation des véhicules et augmente la rotation sur chaque point de recharge. La recharge rapide répond aussi à l’itinérance, où l’arrêt dure rarement plus de 45 minutes.
Une borne DC coûte en revanche plus cher qu’une borne AC à l’achat et au raccordement. Ce type de borne demande aussi plus de place, une maintenance préventive régulière et un abonnement électrique plus élevé. Une gestion intelligente de la puissance et un dimensionnement adapté à chaque usage limitent ces contraintes.
