Borne de recharge AC

Une borne de recharge AC fournit au véhicule électrique un courant alternatif, monophasé ou triphasé, prélevé sur le réseau basse tension. Une borne AC ne convertit pas l’énergie : le chargeur embarqué du véhicule transforme le courant alternatif en courant continu pour recharger la batterie, tandis que la borne autorise, sécurise, mesure et pilote la recharge.

MADIC Industries conçoit, développe et fabrique en France depuis 2010 la gamme PULSE de bornes AC de 3 à 43 kW, pour les parkings d’entreprise, les zones commerciales, la voirie publique et les dépôts de flottes.

Une gamme adaptée à
vos usages

MADIC Industries, anciennement LAFON Technologies, conçoit, développe et fabrique des bornes en courant alternatif depuis 2010 sur son pôle technologique de Saint-André-de-Cubzac, en Gironde. Plus de 25 000 points de charge MADIC sont aujourd’hui déployés en France. Chaque équipement PULSE est configuré à la commande (lecteur de carte bancaire, câble attaché, couleurs et logo du client), puis validé sur un banc de test qui simule le comportement d’un véhicule électrique avant expédition.

Le bon équipement AC se choisit à partir du temps d’immobilisation des véhicules et du chargeur embarqué du parc, pas de la puissance maximale affichée. Un point de recharge de 22 kW n’apporte aucun gain de vitesse à une voiture dont le chargeur embarqué plafonne à 11 kW ; il devient pertinent pour les véhicules équipés d’un chargeur 22 kW, ou pour répartir la puissance entre deux points de charge sur une même alimentation.

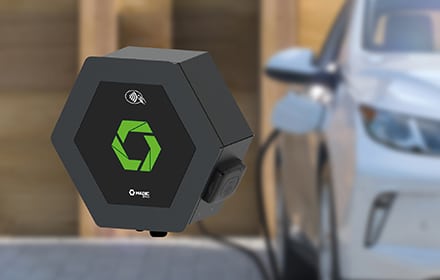

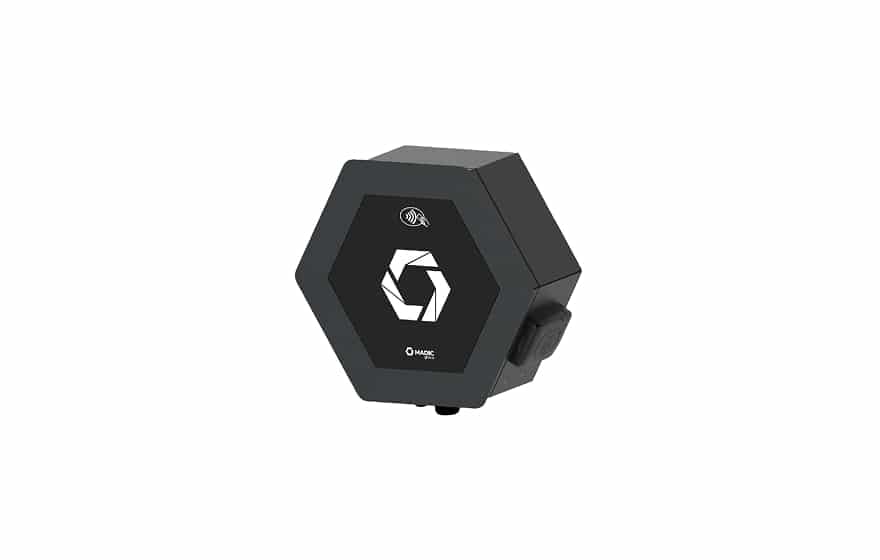

PULSE AC-WB

La PULSE AC-WB est une borne compacte à un point de recharge, réglable de 3 à 22 kW, à fixer au mur ou sur pied. La PULSE AC-WB embarque une prise Type 2S verrouillable, une prise domestique E/F ou un câble attaché en option, un compteur MID optionnel et une carrosserie en aluminium IP54 et IK10 qui fonctionne de -25 °C à +40 °C. Connectée en Ethernet ou en 4G via OCPP 1.6, cette solution de recharge murale convient aux parkings collaborateurs, aux véhicules de fonction et aux utilitaires à recharger la nuit sur dépôt.

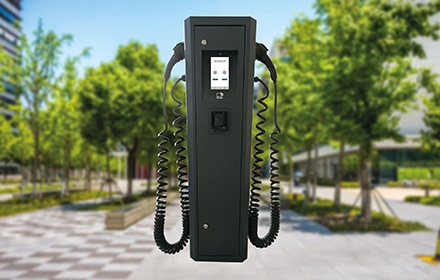

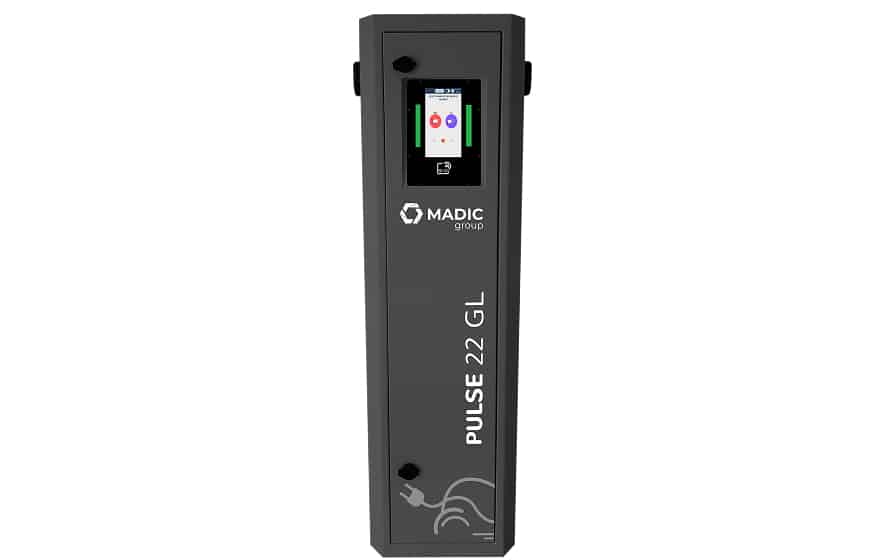

PULSE AC 22 GL

La PULSE AC 22 GL est une borne double sur pied qui délivre 2 x 22 kW en triphasé ou 2 x 7,4 kW en monophasé, avec protections différentielles de type B 30 mA intégrées et accès maintenance par l'avant. La PULSE AC 22 GL dispose d'un écran tactile couleur 7 pouces multilingue, de compteurs MID, d'une compatibilité ISO 15118 Plug & Charge et, en option, d'un lecteur de carte bancaire, d'un câble attaché spiralé de 5 m ou d'un kit chaufferette pour le grand froid. Avec une emprise au sol de 370 x 250 mm, ce modèle double s'intègre sur les parkings de zones commerciales comme sur les sites privatifs.

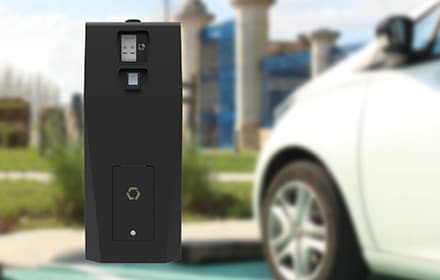

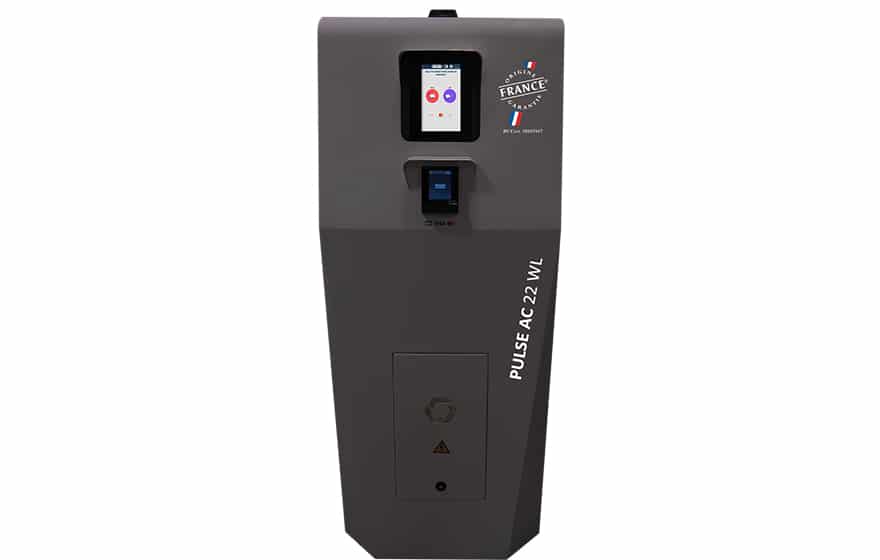

PULSE AC 22 WL

La PULSE AC 22 WL est une borne double conçue comme un mobilier urbain, capable de délivrer 22 kW sur chacun de ses deux points de recharge, soit jusqu'à 44 kW simultanés. La PULSE AC 22 WL intègre le point de livraison Enedis dans son châssis, ce qui évite d'implanter un coffret de comptage séparé sur le trottoir, et son entraxe de fixation de 200 x 200 mm s'adapte aux plots béton normalisés. Écran tactile 7 pouces, compteurs MID apparents, ISO 15118 et prédisposition au paiement sans contact NFC en font un équipement taillé pour la recharge en voirie publique.

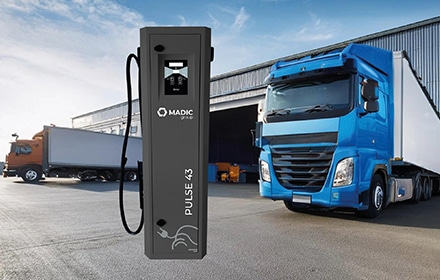

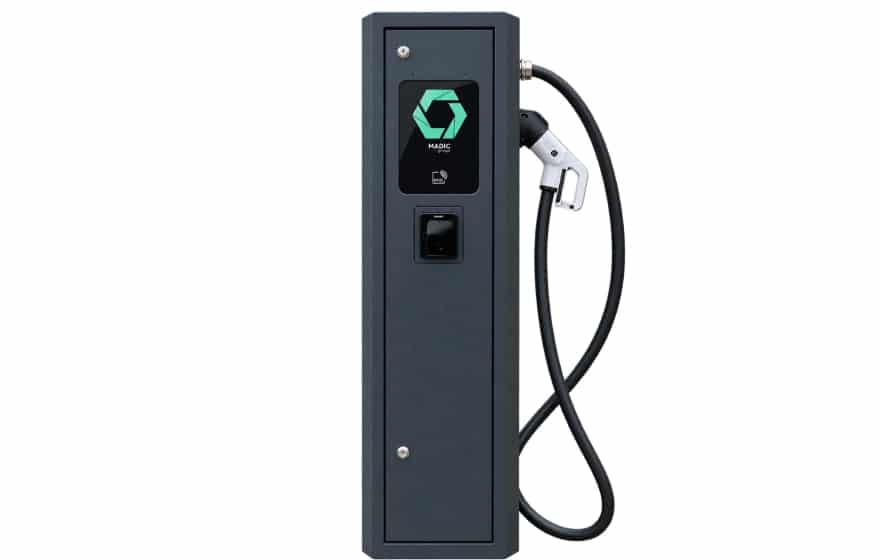

PULSE AC 43

La PULSE AC 43 est une borne sur pied à un point de recharge qui délivre 43 kW en courant alternatif triphasé sous 63 A, destinée aux véhicules lourds électriques dont le chargeur embarqué accepte cette puissance. La PULSE AC 43 est un modèle câblé, livré avec un câble Type 2 de 6 ou 10 m : ce modèle ne dépend ainsi jamais d'un câble apporté par le conducteur, dont la section pourrait limiter l'intensité à 32 A. Une potence support de câble et un contrôleur de grappe sont proposés en option pour l'équipement des dépôts de flottes.

PULSE ENERGY MANAGEMENT SYSTEM​

PULSE ENERGY MANAGEMENT SYSTEM est un contrôleur de grappe monté sur rail DIN, dans l'armoire électrique ou dans une borne, qui répartit la puissance disponible entre plusieurs bornes partageant une même alimentation via OCPP 1.6. La consigne du contrôleur peut être fixe ou suivre en temps réel la consommation du bâtiment, ce qui permet d'ajouter des points de recharge sans augmenter l'abonnement électrique. Dix bornes de 22 kW représentent 220 kW de puissance cumulée théorique : le contrôleur de grappe les fait fonctionner sur une puissance disponible bien inférieure, en distribuant le courant aux seuls véhicules branchés. PULSE ENERGY MANAGEMENT SYSTEM fonctionne en local, même sans connexion internet, et pilote indifféremment les bornes PULSE AC et DC. Réf. 17808530 pour 2 à 5 bornes et réf. 17808540 pour 6 à 10 bornes.
REA11609207

Optimisation des
composants

Réduire l’empreinte environnementale grâce à la standardisation des pièces​.

Un équipement  AC contient peu d’électronique de puissance, puisque la conversion du courant alternatif en courant continu se fait dans le véhicule : la fiabilité d’une borne AC repose sur un nombre réduit de composants critiques (contacteur, protections, carte de contrôle, compteur). MADIC Industries conçoit les bornes PULSE avec un grand nombre de pièces communes entre modèles, ce qui réduit les références à stocker par les techniciens comme par les exploitants de parcs.

Cette standardisation des composants permet de :

  • Limiter le gaspillage et la surproduction de pièces détachées propres à un seul modèle.
  • Simplifier la maintenance sur le terrain, un même stock de pièces couvrant plusieurs bornes d’un même site.
  • Favoriser une logistique plus durable, avec des pièces mécaniques issues d’une tôlerie industrielle française et des distances d’approvisionnement réduites.

Données techniques

  • Puissances disponibles de 3 à 43 kW : 3,7 et 7,4 kW en monophasé 230 V (16 et 32 A), 11 et 22 kW en triphasé 400 V (16 et 32 A), 43 kW en triphasé 63 A sur la PULSE AC 43.
  • Prises Type 2S verrouillables à obturateurs pour la recharge en mode 3, câble Type 2 attaché en option ou de série sur la PULSE AC 43 (modèle câblé), prise domestique E/F en option pour la recharge d’appoint en mode 2.
  • Lecteur de badge RFID ISO 14443A et 14443B inclus sur tous les modèles AC, écran tactile couleur 7 pouces sur les bornes doubles et sur la PULSE AC 43.
  • Signalisation lumineuse par LEDs indiquant l’état de chaque point de recharge, avec intensité réglable sur la PULSE AC-WB.
  • Compteurs MID de classe B (EN 50470-3) pour une mesure certifiée de l’énergie délivrée par utilisateur ou par véhicule.
  • Smart charging via OCPP 1.6 évolutif 2.0 et communication ISO 15118 (Plug & Charge, prédisposition V2G) sur les PULSE AC 22 GL, AC 22 WL et AC 43.
  • Gestion en grappe pour une meilleure répartition de la puissance de charge grâce à PULSE ENERGY MANAGEMENT SYSTEM, opérationnelle en local sans connexion internet.
  • Communication Ethernet ou routeur 4G, compatible avec les superviseurs du marché utilisant le protocole OCPP.
  • Protections différentielles de type B 30 mA intégrées aux bornes doubles, indices IP54 à IP55 et IK10, fonctionnement de -25 °C à +50 °C selon le modèle.
  • Produit conçu, développé et fabriqué en France, certifié Origine France Garantie.

Une borne AC dialogue en permanence avec le véhicule par le fil pilote (Control Pilot) défini par la norme IEC 61851-1. La borne y émet un signal carré de 1 kHz dont le rapport cyclique annonce l’intensité maximale autorisée, et le véhicule indique en retour s’il est connecté, prêt à charger ou en défaut. Le contacteur de puissance ne se ferme qu’à l’issue de cet échange ; le smart charging consiste à modifier ce rapport cyclique pour abaisser ou relever la puissance en cours de recharge.

Sur une installation triphasée, une voiture équipée d’un chargeur monophasé ne prélève le courant que sur une seule phase, soit 7,4 kW au maximum sous 32 A. Lorsque plusieurs bornes AC alimentent une flotte mixte, raccorder chaque point de recharge avec un ordre de phases décalé (L1-L2-L3, puis L2-L3-L1, puis L3-L1-L2) répartit les véhicules monophasés sur les trois phases et évite un déséquilibre qui réduirait la puissance disponible.

Conformité aux normes en vigueur

  • 2014/35/UE (Directive Basse Tension) relative à la sécurité du matériel électrique basse tension, condition du marquage CE des bornes PULSE.
  • 2014/30/UE (Directive CEM) relative à la compatibilité électromagnétique, qui garantit que l’équipement de recharge ne perturbe ni le véhicule ni les équipements voisins.
  • 2014/53/UE (Directive RED) relative aux équipements radioélectriques (RFID, 4G, NFC), dont les exigences de cybersécurité pour les équipements connectés s’appliquent depuis le 1er août 2025.
  • 94/62/CE relative aux emballages et déchets d’emballages, et 2011/65/UE (RoHS 2) limitant les substances dangereuses dans les équipements électriques et électroniques.
  • NF EN 61851-1:2019 Système de charge conductive pour véhicules électriques, qui définit les modes de charge et le dialogue par fil pilote. Pour le modèle PULSE AC 22 GL avec coffret électrique.
  • IEC 62196-2 Fiches et socles de prise de courant pour véhicules électriques, qui normalise la prise Type 2 utilisée en Europe.
  • ISO 15118-2 Interface de communication entre véhicule et réseau électrique, base du Plug & Charge.
  • NF C 15-100 Sécurité des installations électriques, dont la section 722 encadre l’alimentation des points de charge. Pour le modèle PULSE AC 22 WL avec coffret électrique.
  • NF C 14-100 Installations de branchement à basse tension, applicable entre le réseau public et le point de livraison.
  • NF C 17-200 Installations électriques extérieures, applicable aux bornes implantées en voirie et sur les parkings.

La section 722 de la NF C 15-100 impose un circuit dédié et une protection différentielle 30 mA pour chaque point de charge, de type B ou de type A associée à un dispositif de détection des courants de fuite continus de 6 mA. Cette exigence s’explique par le chargeur embarqué du véhicule électrique, capable de générer des courants de défaut continus qui satureraient un différentiel classique et le rendraient inopérant.

En France, toute borne d’une puissance supérieure à 3,7 kW doit être installée par un professionnel titulaire d’une qualification IRVE, en application du décret n° 2017-26 du 12 janvier 2017. La qualification QUALIFELEC IRVE distingue trois niveaux : P1 pour les bornes AC jusqu’à 22 kW sans configuration de communication, P2 pour les bornes AC communicantes et pilotées, P3 pour les installations de forte puissance, notamment en courant continu. MADIC est certifié QUALIFELEC pour l’installation électrique.

fiche_métier

À vos côtés, à chaque étape

MADIC accompagne chaque projet en courant alternatif des entreprises, collectivités, groupes pétroliers, enseignes de la grande distribution et exploitants de réseaux IRVE, avec un interlocuteur unique pendant toute la durée de vie de l’infrastructure. Les équipes MADIC réalisent l’étude de flotte, le bilan de puissance du site, l’installation par MADIC elec, la mise en service, la formation des utilisateurs puis la supervision en temps réel des sessions de recharge.

Sur une station-service, l’ajout de bornes AC s’intègre aux distributeurs de carburants, aux automates de paiement et au système de gestion du point de vente fournis par MADIC : un même partenaire pilote l’ensemble des énergies et des moyens de paiement du site. Certifié ISO 9001, ISO 14001, ISO 45001 et ISO 17020, le groupe exploite plus de 25 000 terminaux de paiement sur le terrain et intervient via un réseau d’agences locales.
