Nos clapets anti retour & vannes pour carburants et énergies

Les vannes et clapets MADIC maintiennent le carburant dans un seul sens de circulation, du réservoir jusqu’à la pompe de l’appareil distributeur.

Conçus par MADIC Industries et testés un par un en sortie de production, ces équipements protègent les circuits essence, diesel et AdBlue contre le retour de produit, le siphonnage et le désamorçage, sur réservoirs enterrés comme aériens.

Une gamme pour
chaque besoin

La gamme MADIC compte six vannes et clapets, chacun placé à un point précis du circuit carburant : orifice de remplissage, plateau trou d’homme du réservoir, ligne d’alimentation ou pied de l’appareil distributeur. Clapet anti-retour, anti-siphon, de retenue ou multifonction : ces modèles ne sont pas interchangeables, car chacun répond à un type de stockage (cuve enterrée ou aérienne) et à un mode d’alimentation du distributeur.

Vanne chargement anti-retour DN80​

Sur un réservoir aérien d'hydrocarbures, la vanne de chargement anti-retour DN80 MADIC réunit le raccord du flexible camion et la fonction de clapet anti-retour pour la tuyauterie en charge. Son passage intégral limite les pertes de charge pendant le dépotage, et la fermeture est instantanée en fin de livraison. Verrouillable en position fermée par cadenas ou plombage, la vanne DN80 tient dans 245 × 140 mm, ce qui permet d'en aligner plusieurs sur un même poste de chargement.

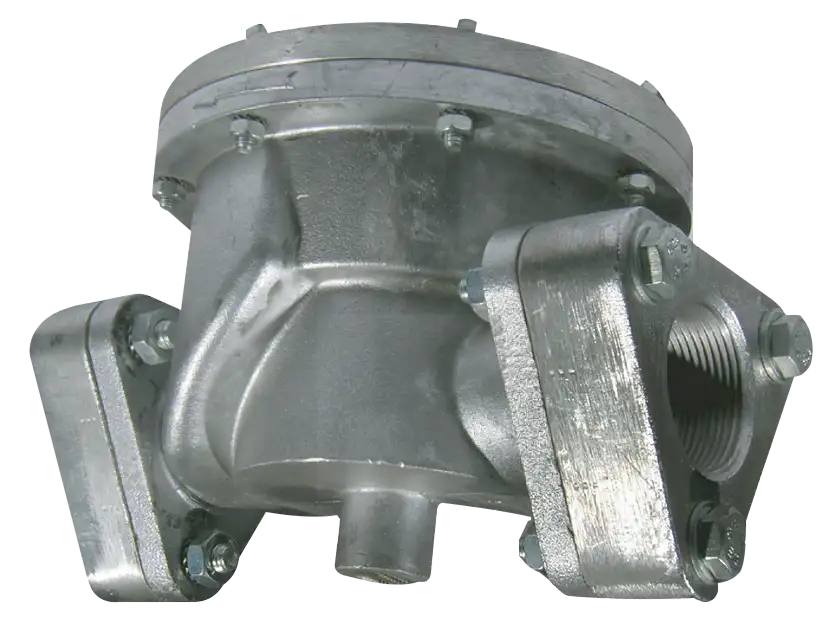

Clapet anti-siphon​

Il empêche un réservoir aérien d'essence ou de gazole de se vider à travers l'appareil distributeur lorsque le niveau de carburant dans la cuve se situe au-dessus du dégazeur. Son clapet de forme hélicoïdale s'ouvre progressivement sous l'aspiration de la pompe, ce qui régularise le débit et supprime les battements, tandis qu'un filtre d'entrée arrête les impuretés. En DN40, le clapet anti-siphon accepte une colonne de liquide de 6 m et un débit de 83 l/min, porté à 166 l/min avec deux clapets montés en parallèle.

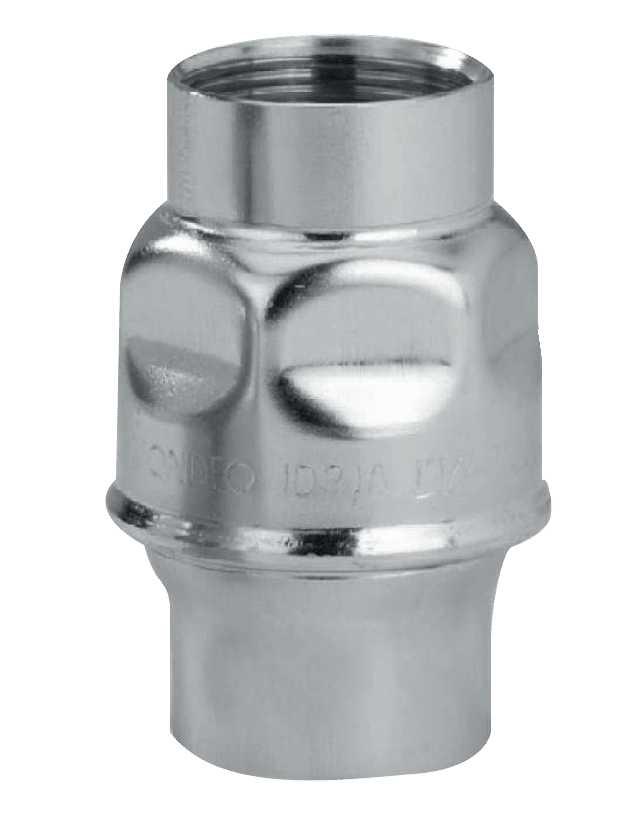

Clapet de pied anti-retour​

Il se monte sous l'appareil distributeur, au-dessus du bac de récupération d'égouttures, sur la ligne d'aspiration. Il garde la tuyauterie pleine entre deux distributions pour que la pompe débite dès le démarrage, et la ligne enterrée reste en dépression : une fissure fait entrer de l'air au lieu de laisser fuir le carburant dans le sol. Ce clapet de pied DN40 de 33 mm de hauteur, en aluminium anodisé avec joints Viton®, accepte les brides rondes, ovales ou triangulaires.

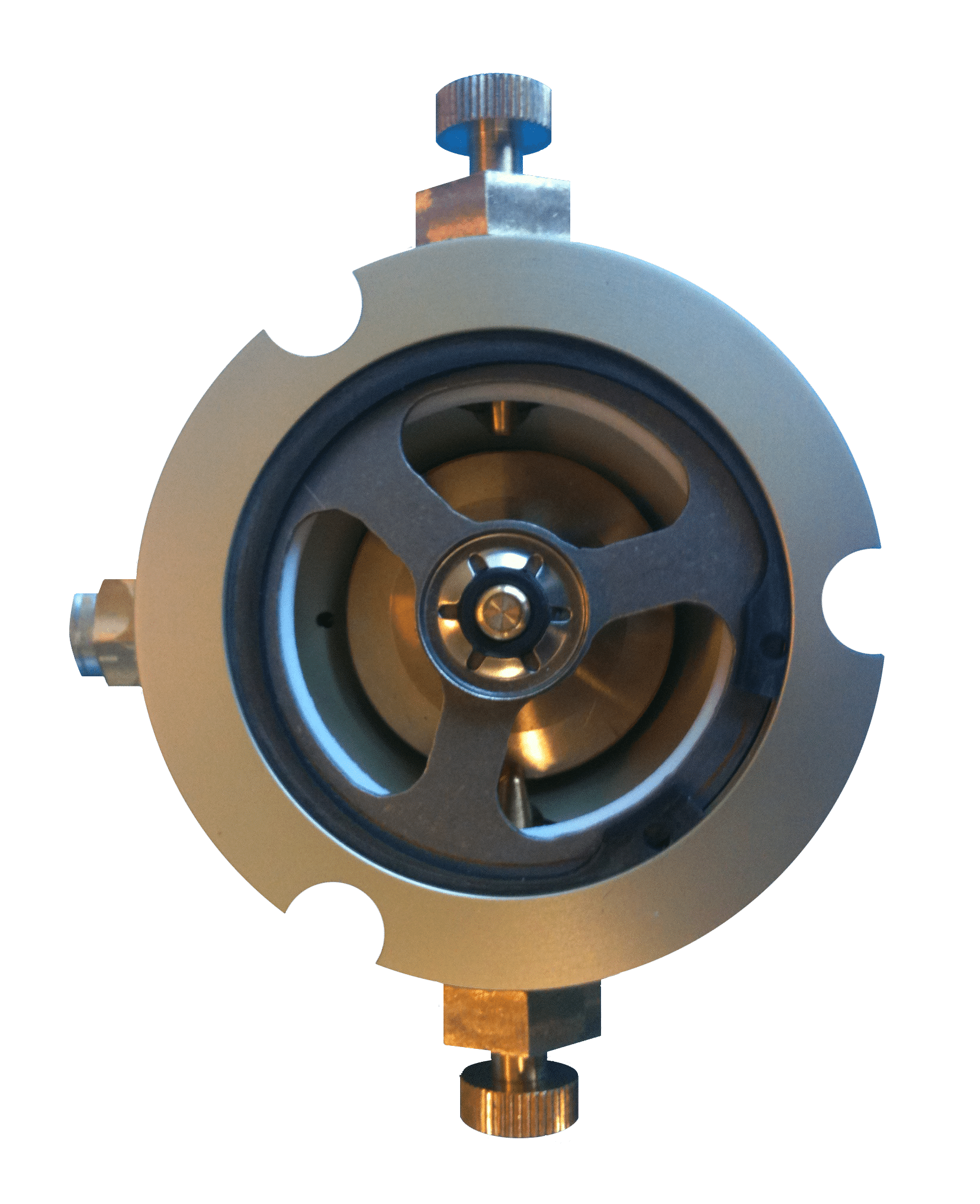

Clapet multifonction​

Il regroupe cinq fonctions au pied de l'appareil distributeur : clapet anti-retour, vanne d'isolement, vidange du produit contenu dans le distributeur, prise de pression amont et prise de pression aval. Deux molettes bloquent le clapet en position fermée pour tester la ligne d'aspiration ou isoler le groupe de pompage du volucompteur. Lors d'essais comparatifs entre trois clapets de pied à 150 l/min, le clapet multifonction MADIC a affiché la perte de charge la plus faible, 0,33 bar, pour un débit de référence jusqu'à 250 l/min.

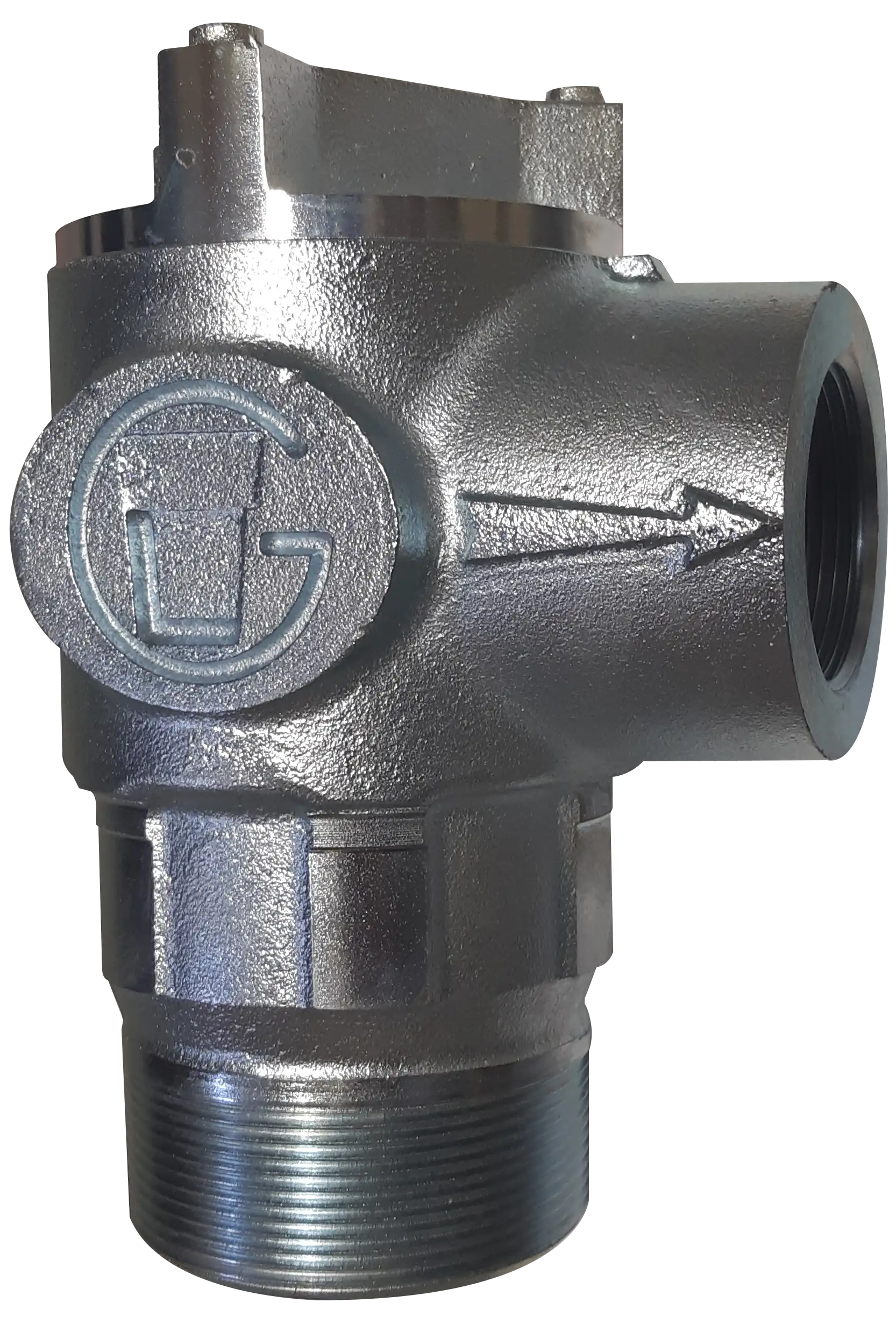

Clapet de retenue​

Il se visse sur le plateau trou d'homme du réservoir et maintient le carburant dans la tuyauterie d'aspiration, ce qui évite le désamorçage de la pompe et garantit un démarrage immédiat de la distribution. Il existe en version pour réservoir enterré et en version tarée pour réservoir aérien, pour une hauteur de 2 m ou de 3,5 m, avec une valeur de tarage fixe. La version aérienne intègre un dispositif qui limite la pression due à la dilatation thermique du carburant dans les tuyauteries. Corps en fonte haute résistance, siège en cupro-aluminium ou en polyamide : le clapet de retenue est compatible avec tous les carburants, de l'essence au gazole.

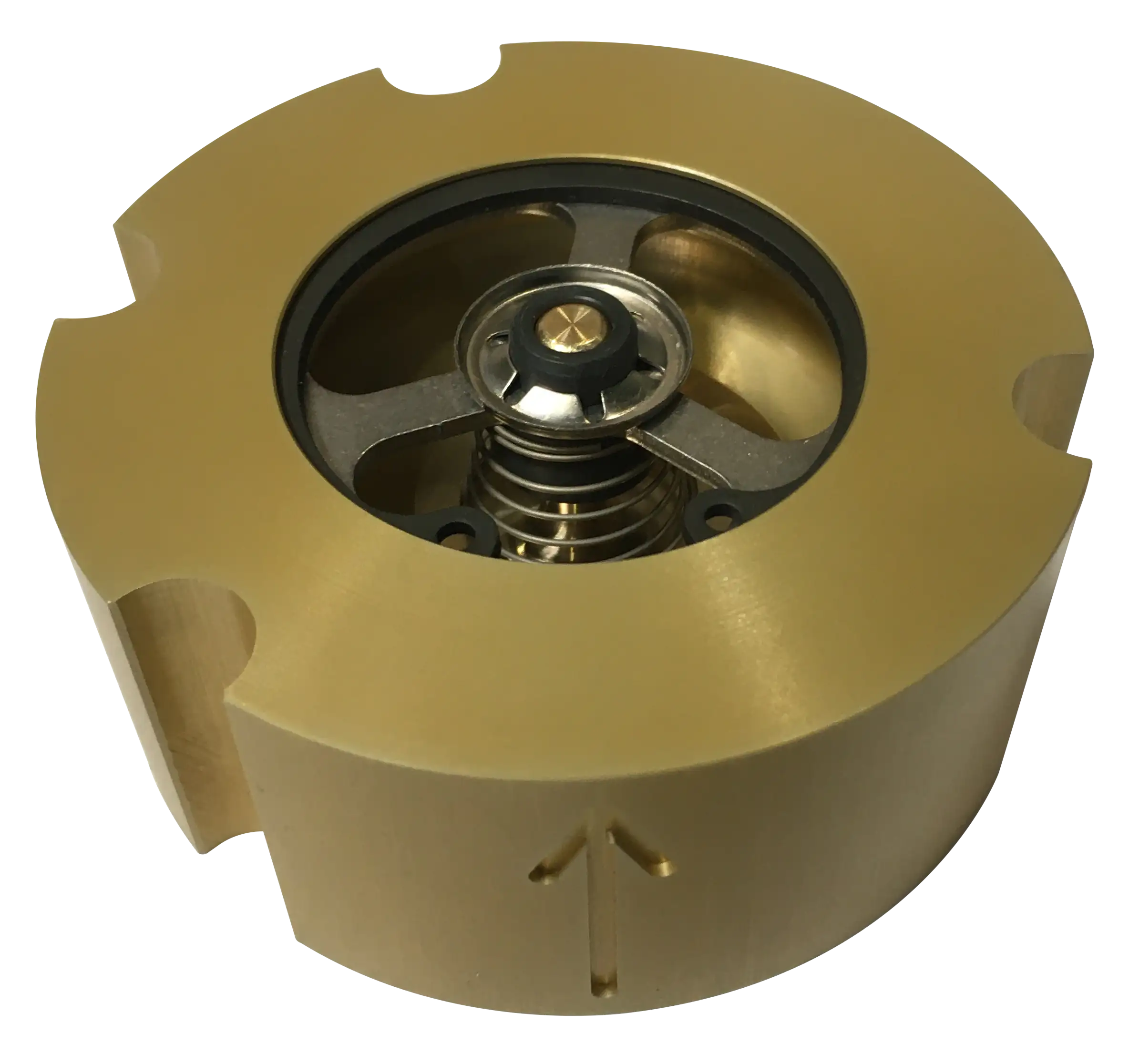

Clapet anti-retour en acier inoxydable​

Il laisse passer le fluide dans un seul sens sur les circuits d'AdBlue ou d'éthanol, deux fluides qui exigent des matériaux résistants à la corrosion. Embouti et soudé selon la méthode TIG, ce clapet inox se monte dans toutes les positions, s'ouvre dès 0,025 bar et supporte 16 bar entre -20 °C et 150 °C. Il est proposé en raccords femelles ISO 228 de F26/34 à F50/60, et chaque pièce passe un test hydraulique à 0,2 bar en usine.

Description de la
gamme

Un clapet anti-retour carburant est une soupape automatique qui laisse passer le carburant dans un seul sens et se referme dès que l’écoulement s’inverse. Dans une station-service, le clapet garde la ligne d’aspiration pleine entre deux distributions, protège le réservoir contre le retour de produit et limite les pertes de carburant en cas de problème sur le circuit.

Le clapet anti-retour fonctionne sans énergie extérieure. Au démarrage de la pompe de l’appareil distributeur, la dépression soulève la soupape et le carburant monte depuis le réservoir ; à l’arrêt, un ressort en acier inoxydable replaque la soupape sur son siège. Sur les clapets MADIC, la portée de clapet auto-nettoyante chasse les particules qui empêcheraient une fermeture étanche.

Lorsqu’un circuit carburant fonctionne par aspiration, l’arrêté du 18 avril 2008 relatif aux réservoirs enterrés impose un clapet placé en dessous de la pompe. Le clapet de pied MADIC répond à cette exigence : installé sous l’appareil distributeur, il laisse la tuyauterie enterrée en dépression, si bien qu’une fuite aspire de l’air au lieu de rejeter du carburant dans le sol.

Une ligne d’aspiration ne reçoit qu’un seul clapet, placé soit sur le réservoir (clapet de retenue), soit sous le distributeur (clapet de pied). Deux clapets montés en série emprisonnent du carburant entre eux : quand la température monte, le produit se dilate sans pouvoir s’échapper et la pression grimpe dans la tuyauterie.

Un réservoir aérien dont le niveau de carburant dépasse la hauteur de l’appareil distributeur met la ligne d’alimentation en charge. Sans protection, le carburant s’écoule par gravité, surcharge le dégazeur et peut vider la cuve par siphonnage. La gamme MADIC traite ce cas avec le clapet anti-siphon ou avec le clapet de retenue taré pour réservoir aérien.

Caractéristiques

  • Diamètres : les clapets et vannes MADIC couvrent les raccordements de DN40 à DN80, avec des taraudages gaz de G 1″1/2 à G 3″ sur le clapet de retenue et des raccords femelles ISO 228 de F26/34 à F50/60 sur le clapet inox.
  • Matériaux : selon le modèle, le corps du clapet est en aluminium anodisé, en fonte haute résistance, en alliage léger ou en acier inoxydable embouti ; les sièges sont en cupro-aluminium, en laiton ou en polyamide.
  • Étanchéité : les joints en élastomère fluorocarboné (Viton®, FKM) résistent à l’essence et au gazole ; la vanne de chargement DN80 accepte des joints de bride en Nitrile ou en FKM.
  • Raccordement : les clapets de pied s’adaptent aux brides rondes, ovales ou triangulaires ; une bride à trois points de serrage équidistants garantit une étanchéité plus régulière qu’une bride ovale à deux points.
  • Contrôle qualité : chaque clapet et chaque vanne MADIC est testé en sortie de production en usine avant expédition.
  • Maintenance : le clapet anti-siphon s’entretient sans dépose de la tuyauterie, et le clapet multifonction intègre vidange, isolement et prises de pression pour les interventions sur le circuit.
  • Conception éprouvée : les clapets de pied MADIC reprennent un dessin utilisé depuis plus de 30 ans sur les clapets de retenue.

Normes et réglementations

Les réservoirs enterrés et les tuyauteries des stations-service relèvent de l’arrêté du 18 avril 2008, auquel renvoie l’arrêté du 15 avril 2010 applicable aux stations-service de la rubrique ICPE 1435, y compris pour les réservoirs non classés. L’article 14 de l’arrêté du 18 avril 2008 impose, lorsque le carburant circule par aspiration, un clapet anti-retour placé en dessous de la pompe et des tuyauteries enterrées en pente descendante vers les réservoirs. Les tuyauteries conformes à la norme NF EN 14125 sont présumées satisfaire à ses exigences de conception.

L’arrêté du 18 avril 2008 impose aussi un point bas, au niveau du trou d’homme ou d’un boîtier de dérivation, pour recueillir le carburant en cas de fuite de la tuyauterie. L’exploitant de la station y vérifie chaque semaine l’absence de liquide et conserve une trace écrite de ce contrôle pour l’inspection des installations classées.

L’arrêté du 18 avril 2008 impose enfin une signalétique près des évents et des orifices de dépotage, qui identifie chaque réservoir par son numéro, sa capacité et le produit contenu. Cette inscription, placée au point de dépotage, limite les erreurs de livraison entre essence et gazole.

L’annexe I de l’arrêté du 18 avril 2008 exige une robinetterie métallique, conçue pour résister aux chocs, au gel et aux variations de pression ou de dépression des épreuves d’étanchéité. Elle impose également la mise à la terre des équipements métalliques : sur le clapet anti-siphon MADIC, une tresse de masse posée à chaque extrémité assure la continuité électrique.

Toute intervention qui porte atteinte à l’étanchéité d’un réservoir enterré ou de ses équipements annexes, comme le remplacement d’un clapet raccordé à une tuyauterie enterrée, est suivie d’un contrôle d’étanchéité par un organisme accrédité avant la remise en service. MADIC réalise les contrôles d’étanchéité des réservoirs enterrés et équipements annexes dans le cadre de ses inspections réglementaires.
